应用:
①本产品适用于 50Hz 的多功能电子式电能表、防窃电表、数显表等电测设备。
②环境温度:-40℃~85℃,相对湿度≤95%;
③大气条件:无严重影响互感器绝缘的气体、蒸汽、化学沉积、尘垢及其它腐蚀性、爆
炸性介质。
④参考及引用标准:
JB/T 10665-2016《电能表用微型电流互感器》
JJG 313-2010 《测量用电流互感器检定规程》。
Q/GDW 11179.15-2015 《电能表用元器件技术规范第 15 部分:电流互感器》

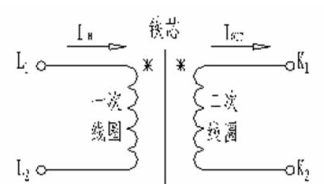

电气原理图:

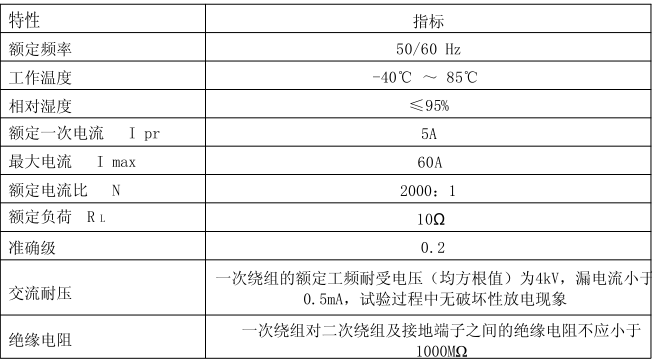

工作特性:

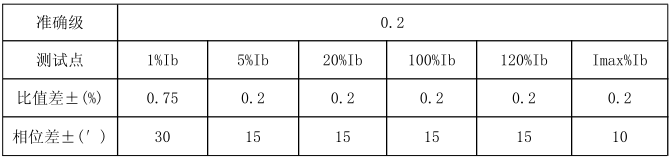

误差限值:

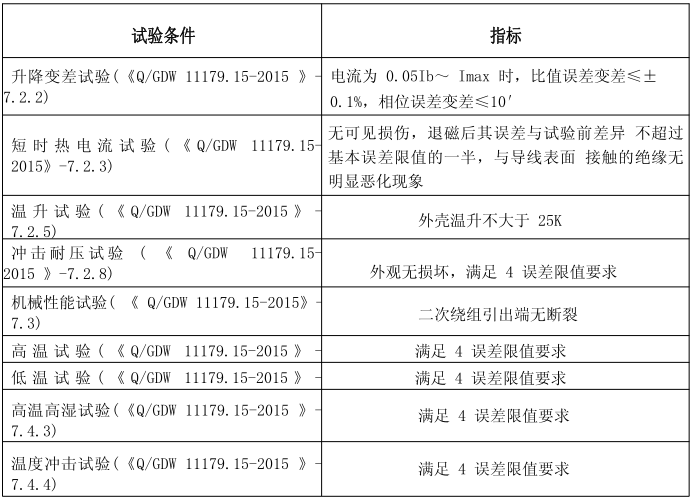

可靠性实验:

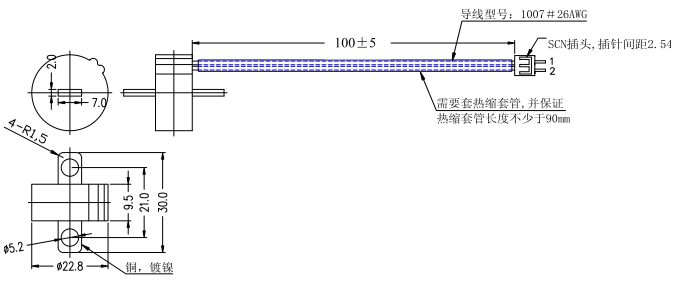

结构尺寸(单位:mm):

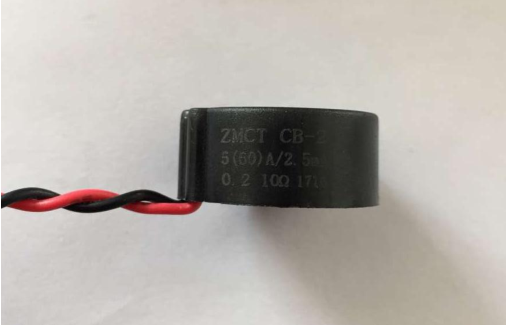

标识要求:
