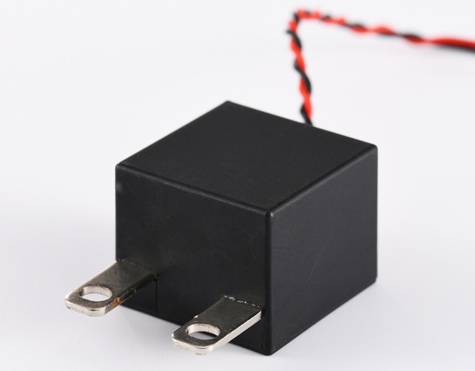

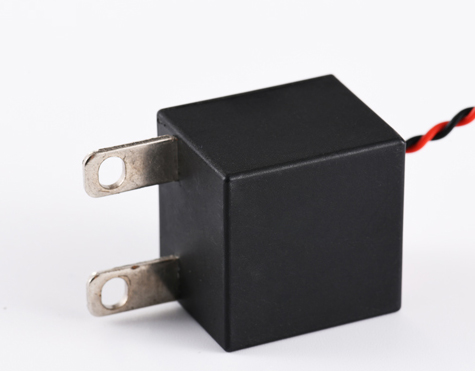

产品规格

适用范围

     本规格书适用于 50Hz 的多功能电子式电能表、防窃电表、数显表等，也可用于电量变送器、遥测遥控数据采集系统、继电保护等数字仪器、仪表中。

   （1）环境温度：-40 ℃～ 85 ℃，相对湿度≤ 95%；

   （2）海拔高度：不超过 1000m；

   （3）大气条件：无严重影响互感器绝缘的气体、蒸气、化学沉积、尘垢及其它腐蚀性、爆炸性介质。

技术要求

       符合 JB/T 10665-2006《微型电流互感器标准》、JJG 313-2010 《测量用电流互感器检定规程》。

结构要求

       外形精巧美观，结构灵活多样，体积小重量轻，绝缘隔离能力强，防潮防震。

主要规格及技术参数

 （1）电气原理图：

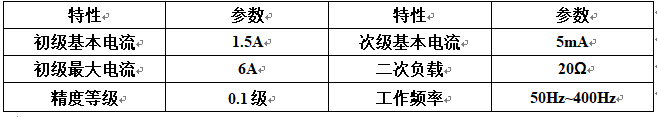

 （3）电流互感器的规格、技术参数见 表 1；

 （4）外形及安装尺寸见 图 1；

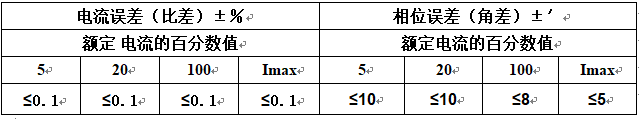

 （5）电流互感器的电流误差（比差）与相位误差（角差）极限值见 表 2；

 （6）介电强度：一次绕组与二次绕组间工频电压 4KV/min，无击穿、飞弧现象，漏电流＜ 1mA；

 （7）绝缘电阻：一次绕组与二次绕组之间≥ 500MΩ/500Vdc；

表1

表2

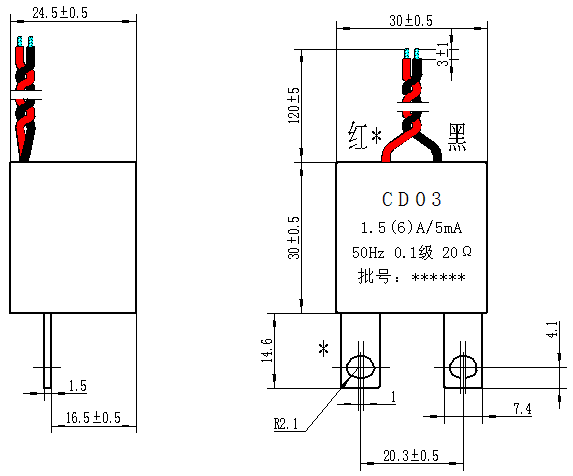

结构尺寸（单位：mm）：图1
