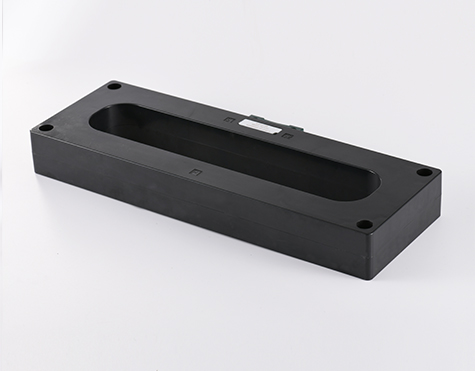

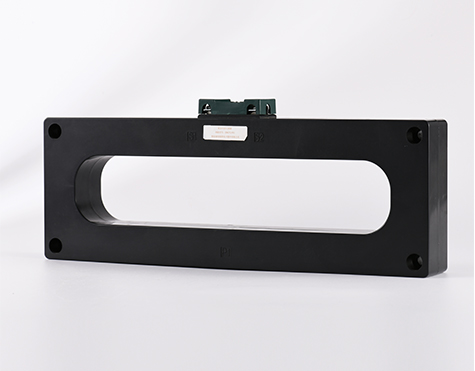

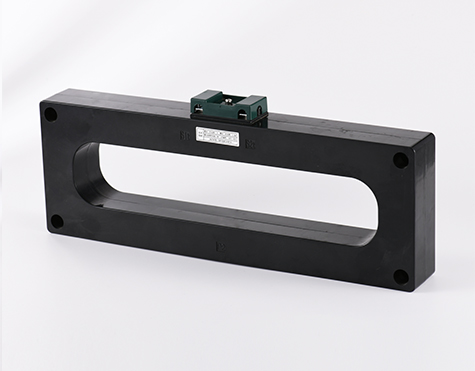

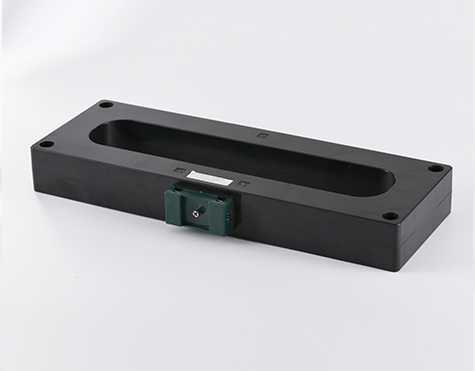

产品规格

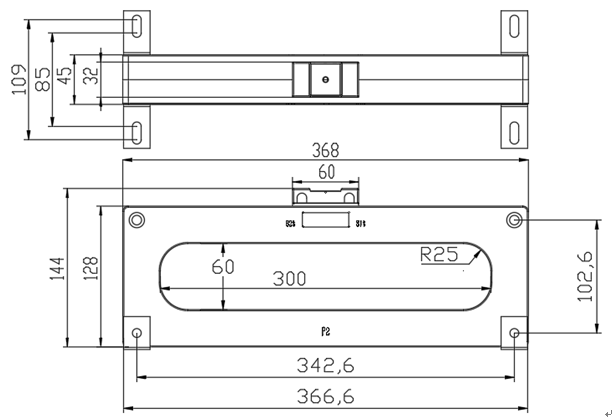

外形尺寸: 单位:mm（误差±1mm）

    NOTE:  1  产品外壳采用阻燃PC/ABS合金材料；外壳颜色黑色，黑色环氧树脂封装。

                2  次级输出方式采用端子输出；输出端子为黄铜镀镍式压线端子。

                3  互感器P1侧S1、S2为信号输出端子，P2侧S1t、S2t为空端子。

电原理图及绕制结构图：

    NOTE:  P1、P2为输入侧，S1、S2为输出侧

电气参数:

平衡特性测试:

可靠性试验:

其它项目：

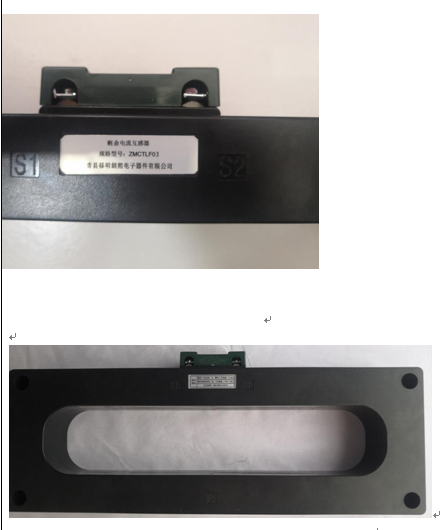

 1 标签位置和示例：

 2 外形外观要求：

       表面无腐蚀、涂覆层脱落现象，无明显划伤、裂痕、孔洞等机械损伤。

       端子螺丝应在出货阶段锁紧,防止松动脱落。

 3 安装要求：

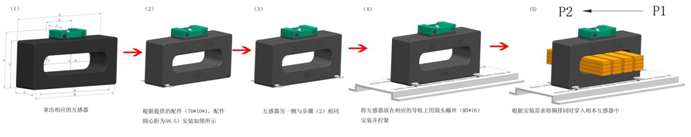

       剩余电流互感器安装方式要求供应商应提供可靠安装方式,推荐安装方式如下

       ZMCTLF03  角钢支架导轨安装

 附表1：

    准确度(-10℃～+55℃)

    准确度(-25℃～-10℃)&(+55℃～+70℃)
