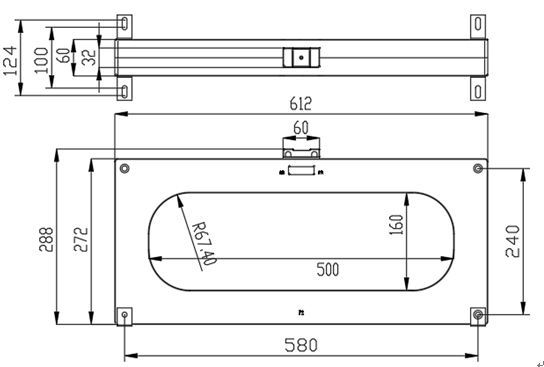

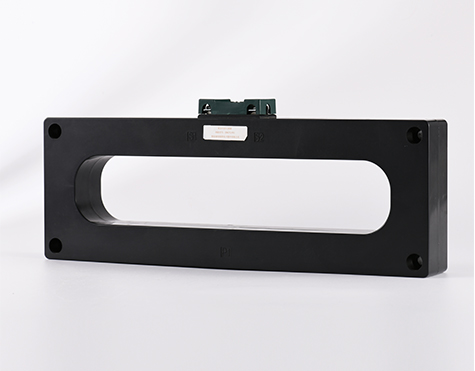

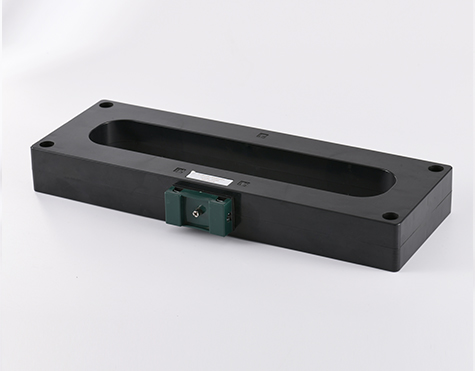

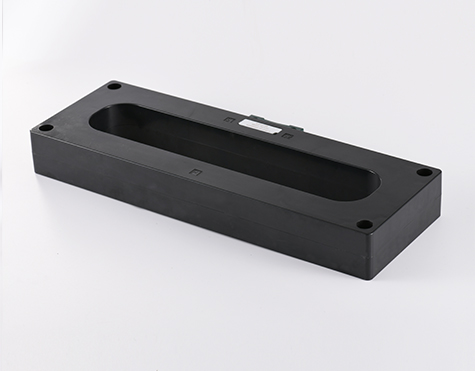

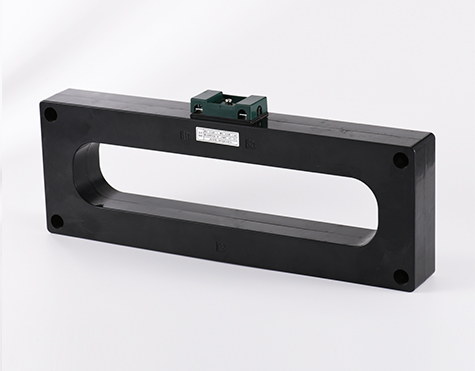

外形尺寸: 单位:mm(误差±1mm)
NOTE: 1 产品外壳采用阻燃PC/ABS合金材料;外壳颜色黑色,黑色环氧树脂封装。
2 次级输出方式采用端子输出;输出端子为黄铜镀镍式压线端子。
3 互感器P1侧S1、S2为信号输出端子,P2侧S1t、S2t为空端子。
电原理图及绕制结构图:
NOTE: P1、P2为输入侧,S1、S2为输出侧
电气参数:
平衡特性测试:
可靠性试验:
其它项目:

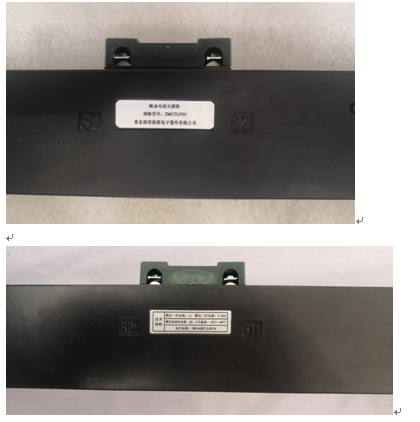

1 标签位置和示例:
2 外形外观要求:
表面无腐蚀、涂覆层脱落现象,无明显划伤、裂痕、孔洞等机械损伤。
端子螺丝应在出货阶段锁紧,防止松动脱落。
3 安装要求:

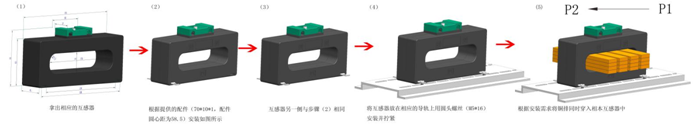

剩余电流互感器安装方式要求供应商应提供可靠安装方式,推荐安装方式如下
ZMCTLF05 角钢支架导轨安装
附表1:
准确度(-10℃~+55℃)
准确度(-25℃~-10℃)&(+55℃~+70℃)
