产品规格

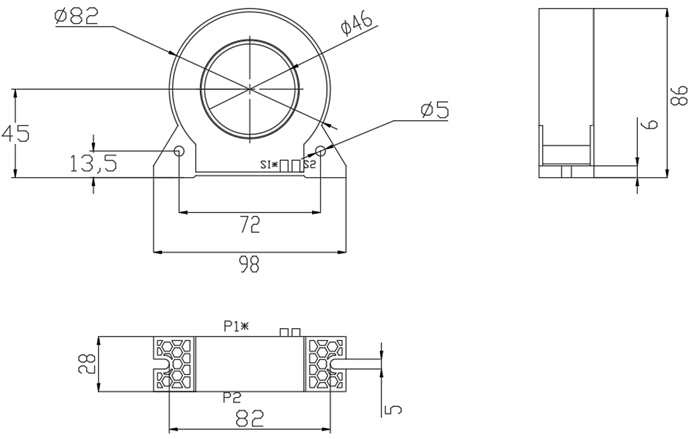

外形尺寸: 单位:mm （误差±1mm）

    NOTE: 1  产品外壳采用阻燃PC/ABS合金材料；外壳颜色：黑色，黑色环氧树脂封装。

               2  次级输出方式采用端子输出；端子：黑色栅栏式端子，型号U230

电原理图及绕制结构图：

    NOTE1:  P1、P2为输入侧，S1、S2为输出侧

电气参数:

平衡特性测试:

可靠性试验:

其他项目

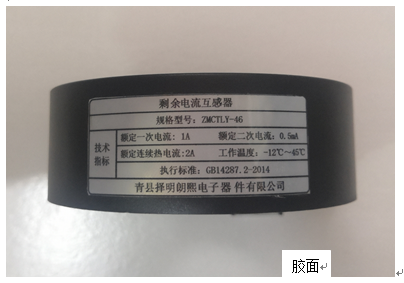

      1 标签位置和示例：

      2 外形外观要求

             表面无腐蚀、涂覆层脱落和起泡现象，无明显划伤、裂痕、孔洞等机械损伤。

             端子螺丝应在出货阶段锁紧,防止松动脱落。

      3 安装要求

            剩余电流互感器安装方式要求供应商应提供可靠安装方式,推荐安装方式如下

            ZMCTLY-30  底座导轨安装、侧面导轨安装

            底座导轨安装：

            侧面导轨安装：

附表1：

   准确度(-10℃～+55℃)

   准确度(-25℃～-10℃)&(+55℃～+70℃)
