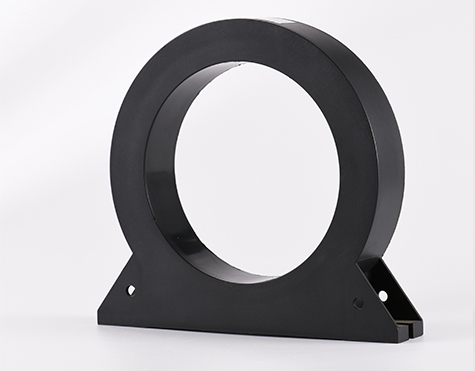

ZMCTLY-150剩余电流互感器

ZMCTLY-150剩余电流互感器。
我要询价

产品规格

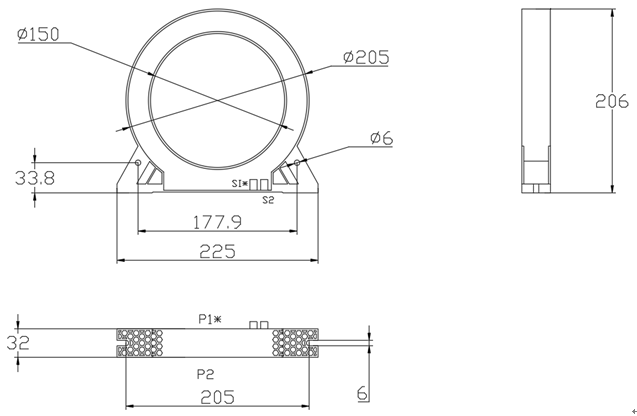

外形尺寸: 单位:mm(误差±1mm)


    NOTE:  1  产品外壳采用阻燃PC/ABS合金材料;外壳颜色:黑色,黑色环氧树脂封装。

                2  次级输出方式采用端子输出;端子:黑色栅栏式端子,型号U230


电原理图及绕制结构图:


     NOTE1:P1、P2为输入侧,S1、S2为输出侧


电气参数:



平衡特性测试:



可靠性试验:


其他项目

    1 标签位置和示例:



    2 外形外观要求

           表面无腐蚀、涂覆层脱落和起泡现象,无明显划伤、裂痕、孔洞等机械损伤。

           端子螺丝应在出货阶段锁紧,防止松动脱落。


    3  安装要求

           剩余电流互感器互安装方式要求供应商应提供可靠安装方式,推荐安装方式如下

           ZMCTLY-120  底座导轨安装、侧面导轨安装

           底座导轨安装:



           侧面导轨安装:



附表1:

    准确度(-10℃~+55℃)



   准确度(-25℃~-10℃)&(+55℃~+70℃)
